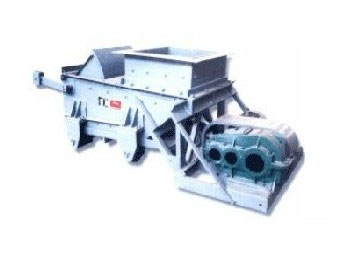

●產品概述：
K型往復式給料機用于煤或其它磨琢性小、粘性小的松散粒狀物料的給料，將儲料倉或料坑里的物料連續均勻地卸落到運輸設備或其他篩選設備中。
●工作原理：
K性給料機由機架、底板（給料槽）、傳動平臺、漏頭號、閘門、托輥組成，當電機開動后經彈性聯軸器、減速機、曲柄連桿機構拖動傾斜5度的底板在輥上作直線往復運動，料均勻地卸到其它設備上。本機可根據需要設有帶漏斗、不帶漏斗兩種形式。
給煤機設有兩種結構形式：1帶調節閘門，2不帶調節閥門，其給料能力由調節閘門來達到。
●外形安裝尺寸
型號 | A | B | C | H | H1 | H2 | H3 | L | 11 | 12 | 13 | 14 | 15 |
K—0 | 1360 | 3100 | 846 | 210 | 210 | 325 | 1051 | 2450 | 840 | 1000 | 800 | 750 | 1040 |
K—1 | 1360 | 3100 | 1112 | 210 | 210 | 325 | 1051 | 2450 | 840 | 1000 | 800 | 750 | 1040 |
K—2 | 1360 | 3540 | 1112 | 208 | 208 | 325 | 1297 | 2850 | 1150 | 1250 | 1050 | 1000 | 940 |
K—3 | 1352 | 3950 | 1360 | 250 | 250 | 345 | 1341 | 3270 | 1400 | 1500 | 1300 | 1250 | 1157 |
K—4 | 1622 | 4740 | 1632 | 330 | 330 | 345 | 1543 | 3850 | 1700 | 1750 | 1550 | 1500 | 1435 |
型號 | 16 | 17 | 18 | 19 | 110 | 111 | 112 | n×113 | 114 | n×115 | K16 | N×MD |
K—0 | 750 | 550 | 500 | 500 | 830 | 35 | 191 | 1×200 | 131 | 1×190 | 190 | 14×M20 |
K—1 | 1000 | 800 | 750 | 750 | 1080 | 35 | 275 | 1×282 | 131 | 1×190 | 190 | 14×M20 |
K—2 | 1000 | 800 | 750 | 750 | 1080 | 35 | 208 | 1×208 | 91 | 1×225 | 225 | 17×M20 |
K—3 | 1050 | 1050 | 1000 | 1000 | 1300 | 35 | 273 | 1×273 | 91 | 1×290 | 290 | 17×M20 |
K—4 | 1500 | 1300 | 1250 | 1580 | 1580 | 35 | 270 | 1×270 | 96 | 1×320 | 220 | 20×M20 |
●主要技術參數
型號規格 | K—0 | K—1 | K—2 | K—3 | K—4 | ||||||||
給料能力 | 底板行程 | 曲柄位置 | 無煙煤 | 煙煤 | 無煙煤 | 煙煤 | 無煙煤 | 煙煤 | 無煙煤 | 煙煤 | 無煙煤 | 煙煤 | |
200mm | 4 | 100 | 90 | 150 | 135 | 225 | 200 | 330 | 300 | 590 | 530 | ||
150mm | 3 | 75 | 67 | 112 | 100 | 170 | 150 | 247 | 220 | 440 | 395 | ||
100mm | 2 | 50 | 45 | 75 | 68 | 133 | 100 | 165 | 150 | 295 | 268 | ||
50mm | 1 | 25 | 22 | 39 | 34 | 55 | 50 | 83 | 75 | 148 | 132 | ||
曲柄轉速（r/min） | 57 | 57 | 62 | 62 | 62 | ||||||||
電動機 | 型號 | YB160M1—8 | YB160M1—8 | YB160M1—8 | YB160M—8 | YB200L1—8 | |||||||
Y160M1—8 | Y160M1—8 | Y160M1—8 | Y160M—6 | Y200L1—6 | |||||||||
功率（KW）
| 4
| 4 | 4 | 7.5 | 18.5 | ||||||||
減速機 | 型號 | JZQ—350 | JZQ—350 | JZQ—350 | JZQ—400 | JZQ—500 | |||||||
速比 | 12.64 | 12.64 | 12.64 | 15.75 | 15.75 | ||||||||
允許最大粒度 | 含量10％以下 | 250 | 350 | 400 | 500 | 700 | |||||||
含量10％以上 | 200 | 300 | 350 | 450 | 550 | ||||||||
設備重量 | 帶料斗 | 1465 | 1626 | 1925 | 2505 | 3558 | |||||||
不帶料斗 | 1330 | 1480 | 1744 | 2255 | 3256 | ||||||||
