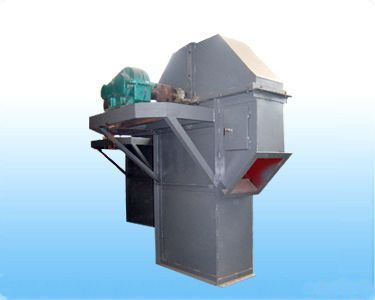

HL型環鏈離心斗式提升機產品概述: HL型環鏈離心斗式提升機適用于垂直輸送磨琢性較大的粉狀、粒狀、及小塊狀物料，如糧食、煤、水泥、碎礦石等,輸送高度最高40m，其特點為，結構簡單，運行平穩，掏取式裝料，混合式或重力卸料，輪緣采用組合鏈輪，更換方便，鏈輪輪緣經特殊處理壽命長，下部如采用重力自動張緊裝置，能保持恒定的張力，避免打滑或脫鏈，同時在料斗遇阻時，有一定的容讓性能夠有效地保護運動部件，物料溫度不超過250℃。 HL型環鏈離心斗式提升機工作原理: 我公司生產的HL型環鏈離心斗式提升機，由運動部分（料斗與牽引鏈條）、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成（見下圖）。本提升機的料斗為間斷式布置，利用“掏取法”進行裝載，“離心投料法”卸料。本提升機的牽引機構是兩根環形鏈條.我公司生產的HL型環鏈離心斗式提升機，由運動部分（料斗與牽引鏈條）、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成（見下圖）。本提升機的料斗為間斷式布置，利用“掏取法”進行裝載，“離心投料法”卸料。本提升機的牽引機構是兩根環形鏈條。 HL型環鏈離心斗式提升機主要特點: 1.運行平穩、輸送效率高。 2.料斗形式多，應優先選用。 3.適應性強、安裝維修方便、壽命長。 4.整機體積小、轉速高、確?？焖倬鶆蜉斔汀? HL型環鏈離心斗式提升機主要技術參數： 項 目 提 升 機 型 號 HL300 HL400S制法 Q制法S制法 Q制法 輸送能力，平方米/小時 281647.2 30料斗容量，升 5.24.410.510斗距，毫米 500500 600600運行部分（料斗牽引鏈條） 公斤/米 24.824 29.2 28.3牽引鏈條 型式鍛造環形鏈 園鋼直徑（毫米）1818節距 （毫米）5050破斷強度（公斤）1280012800料斗運動速度（米/秒） 1.25 1.25 傳動鏈條軸轉數（轉/分） 37.5 37.5 輸送物料的散狀比重 H,米 N,千瓦 H,米 N,千瓦 H,米 N,千瓦 H,米 N,千瓦 0.8 596.35644.36307336.31.0 527.55605.12277.63071.25 418.7495.3238267.61.6 319.7395.318.58.4228.22.0 249.7295.35158.6188.4傳動裝置制法C1C2C3C4C1C2圓柱齒輪減速機傳動裝置右裝JZQ400—IV—3UJZQ400—IV—3U傳動裝置左裝JZQ400—IV—4YJZQ400—IV—4Y電動機型號Y132M2—6Y160M—6Y160L—6Y160M—6Y160L—6傳動裝置功率（千瓦）5.57.57.57.57.57.5棘輪制動裝置（齒輪X模數）6X186X188X158X156X188X15傳動裝置重量（公斤）628702870885902917物料的最大塊度(毫米) 25 35 45 55 |
